1、用途

　　VWR型振弦式鋼筋計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內的鋼筋應力，并可同步測量埋設點的溫度。加裝配套附件可組成錨桿測力計、基巖應力計等測量應力的儀器。

　　振弦式鋼筋計有溫度自動補償功能，溫度修正系數小于最小讀數，使用中不需要溫度修正。振弦式鋼筋計具有參數識別功能。

　　2、規格及主要技術參數

　　注：頻率模數F=Hz²×10^-3

　　3、結構及工作原理

　　3.1結構

　　VWR型振弦式鋼筋計由應力傳感器、前后連接鋼套(標準件)、振弦及激振電磁線圈、觀測電纜等組成。

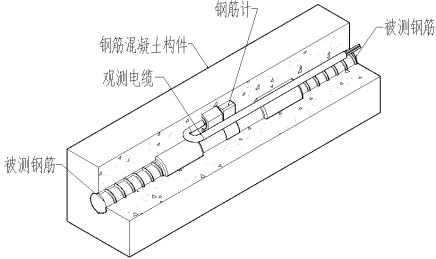

　　(圖1)鋼筋計與被測鋼筋連接示意圖

　　3.2工作原理

　　當被測結構物內部的鋼筋發生應力變化時，鋼筋計將受到拉伸或壓縮，鋼套同步產生變形，變形傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經觀測電纜傳輸至讀數裝置，即可測出被測結構物內鋼筋所受的應力。同步測量埋設點的溫度值。

　　3.3計算方法

　　a) 當外界溫度恒定鋼筋計僅受到軸向應力時，其應力σ與輸出的頻率模數△F具有如下線性關系：

　　σ= k×△F

　　△F = F - F?

　　式中：σ—鋼筋計的測量值，單位為MPa;

　　k—鋼筋計的測量靈敏度，單位為MPa/F;

　　△F—鋼筋計實時測量值相對于基準值的變化量，單位為F;

　　F—鋼筋計的實時測量值，單位為F;

　　F?—鋼筋計的基準值，單位為F。

　　b)  當鋼筋計不受外力作用時，而溫度增加△T時，鋼筋計有輸出量△F′，這個輸出量是由溫度變化而造成的，因此在計算時應給以扣除。實驗可知△F′與△T具有如下線性關系：

　　σ′= k×△F′+ b×△T = 0

　　k×△F′= -b×△T

　　△T = T - T?

　　式中：b—鋼筋計的溫度修正系數，單位為MPa /℃;

　　△T—溫度實時測量值相對于基準值的變化量，單位為℃;

　　T—溫度的實時測量值，單位為℃;

　　T?—溫度的基準值，單位為℃。

　　c) 埋設在水工結構物或其它混凝土結構物內的鋼筋計，受到的是應力和溫度的雙重作用，因此鋼筋計一般計算公式為：

　　σm = k×△F + b×△T = k×(F - F?) + b×(T - T?)

　　式中：σm—被測結構物鋼筋所受的應力值，單位為MPa 。

　　注：VWR型振弦式鋼筋計具有溫度自動補償功能，經試驗測得其溫度修正系數小于最小讀數，實際使用中不需要溫度修正，計算時用公式a。

　　4、埋設與安裝

　　4.1概述

　　鋼筋計由應力傳感器和連接鋼套兩部分組成，傳感器用于測量，兩個連接鋼套用于與被測鋼筋的連接，從而完成力的傳遞。

　　鋼筋計是測量鋼筋應力的儀器，儀器經加裝一些附件可以組成錨桿測力計、基巖應力計等，這些儀器的工作情況及安裝條件各不相同，所以埋設方法有所不同。下面主要對埋設在混凝土內的鋼筋計的安裝方法作一些簡述，其他場合的埋設方法可參照進行。

　　4.2 鋼筋計與被測鋼筋的連接方法

　　鋼筋計與被測鋼筋的連接常用方法有兩種(見圖1)：

　　4.2.1  當工地上有剝肋直螺紋滾絲機設備，被測鋼筋網未綁扎完成，將兩根鋼筋滾絲后與鋼筋計兩端的連接鋼套旋緊，形成一整根鋼筋將其就位到被測鋼筋網中。

　　4.2.2 當工地上有剝肋直螺紋滾絲機設備, 被測鋼筋網已綁扎完成，在鋼筋網準備安裝鋼筋計的部位截取0.8～1m  米長鋼筋(長度視配筋大小)，將其一裁為二，將2截筋滾絲后與鋼筋計兩端的連接鋼套旋緊，形成根整鋼筋后將其焊接到被截部位。

　　焊接可采用對焊或搭焊，搭焊長度要大于10倍的鋼筋計直徑，焊接時要給鋼筋計的傳感器部位澆水冷卻，使鋼筋計溫度不要太高，溫度過高將會使鋼筋計造成永久損壞，但不得在焊縫處澆水。

　　4.3鋼筋計的選型

　　正常情況下根據設計要求按被測鋼筋的直徑選配相應規格的鋼筋計。當所選用的鋼筋計規格與被測鋼筋不匹配(或要求測量的應力范圍大于所配鋼筋計的測量范圍時)，此時可采用鋼筋計標號大于被測鋼筋直徑的方法，但計算時K值要乘比例面積的換算系數。

　　4.4選取基準值

　　鋼筋計的測量值為實時測量值相對于基準值的變化量，所以基準值選取的準確與否，將直接影響到測值的準確性。

　　在外荷載變動不大選取相同時間、穩定氣溫的3次相近的讀數，經平均后做為基準值，鋼筋計安裝在混凝土中應選取水化熱過后的測值?；鶞?zhǔn)值選定后應做好記錄，作為計算的基準值。

　　為使基準值取的更準確，可將以上操作重復進行兩次，如果兩次測值基本相同(誤差≤0.5%F.S)，則證明基準值取值正確。

　　鋼筋計的測量值出現偏差時，可用以上方法重新校準基準值。

　　5、測量

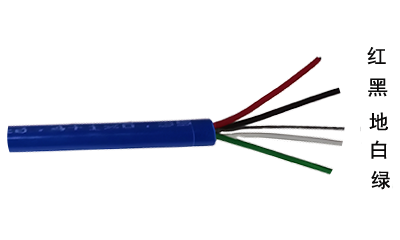

　　現場測量鋼筋計用VW-102A型讀數儀，將測量線一頭連接讀數儀，將測量線另一頭的各色夾子對應連接上鋼筋計的輸出電纜，  黑、紅測頻率，白、綠測溫度。鋼筋計內附有智能識別芯片，其內存貯有該鋼筋計的編號、標定系數K、溫度修正系數b等信息。用讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，通訊給計算機，方便快速統計計算及查詢，使測量工作實現人工智能無紙化操作。

　　工程現場多支鋼筋計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支鋼筋計所對應的編號及身份信息。

　　6、故障檢查

　　紅/黑之間正常300多歐姆

　　綠/白之間測出阻值查表可以得出溫度

　　紅或黑或綠或白對地之間正常絕緣20兆歐姆以上

　　紅或黑對綠或白之間正常絕緣20兆歐姆以上

　　如果以上測量不正常說明傳感器或接頭待檢查，請與我司技術人員聯系

　　配套選購

　　·YSPT-4P 雙護套四芯屏蔽電纜

　　·VM-103 全功能讀數儀、MCU 系列自動化采集模塊

　　·峟思單機版軟件、峟思云平臺

　　遵循標準

　　·GB/T 3409.2-2016 《大壩監測儀器 鋼筋計 第2部分：振弦式鋼筋計》

　　·DL/T 1136-2009《鋼弦式鋼筋應力計》

　　·JT/T 577-2004《水運工程 鋼弦式鋼筋計》

　　·JT/T 583-2004 《水運工程 鋼弦式錨桿測力計》

　　·GB/T 15406-2007 《巖土工程儀器基本參數及通用技術條件》

　　·GB/T 24105-2009 《巖土工程儀器基本環境試驗條件及方法》

　　·GB/T 13606-2007 《巖土工程儀器 振弦式傳感器通用技術條件》

　　·SL 530-2012 《大壩安全檢測儀器檢驗測試規程》

　　·DL/T 1271-2013 《鋼弦式監測儀器鑒定技術規程》

　　·GB/T21029-2007《巖土工程儀器系列型譜》

　　……
