1、用途
RX-01型陣列式位移計適用于長期測量水庫大壩、堤防、隧道收斂、建筑地基、礦井、基坑開挖、巖土邊坡等水平或垂直位移變形情況。
陣列式位移計傳感器采用的是MEMS加速度計,由其加裝配套附件而組成,總長度和每節長度均可任意定制。
2、規格及主要技術參數
規格型號 | RX-01 | |
儀器外徑mm | 22 | |
單節長度mm | 500 | 1000 |
測量范圍° | 0~360° | 0~360° |
角度分辨率 | ±0.0003°(±1.08") | ±0.0003°(±1.08") |
位移分辨率 | 0.005mm@500mm/節 | |
位移測量精度 | 0.02mm@500mm | |
測溫精度 | ±0.2℃ | |
抗扭轉校正精度 | ±1° | |
耐水壓 | 2MPa | |
絕緣電阻 | ≥50MΩ | |
工作溫度 | -40℃~+60℃ | |
節點最大彎曲角度 | 180° | |
總長度 | 30米、20米、10米、5米、2米,其他長度定制 |
3、結構及工作原理
3.1結構
RX-01型陣列式位移計由測桿、固定附件、內部測量元件、線纜等組成。

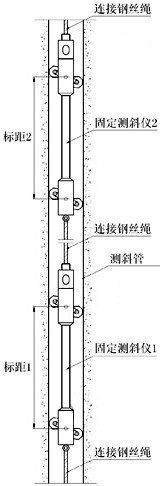

(圖3.1) RX-01型陣列式位移計結構圖
3.2工作原理
RX-01型陣列位移計原理是通過 MEMS 微機電系統測量重力加速度在不同的軸向上的
數據來反應出對應軸與重力方向的角度,通過角度的變化從而計算對應的長度桿的位移量。同步測量埋設點的溫度值。

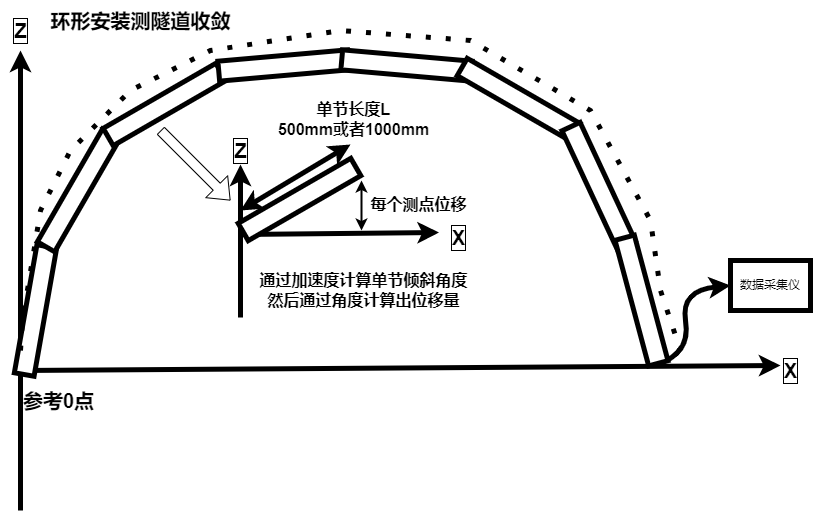

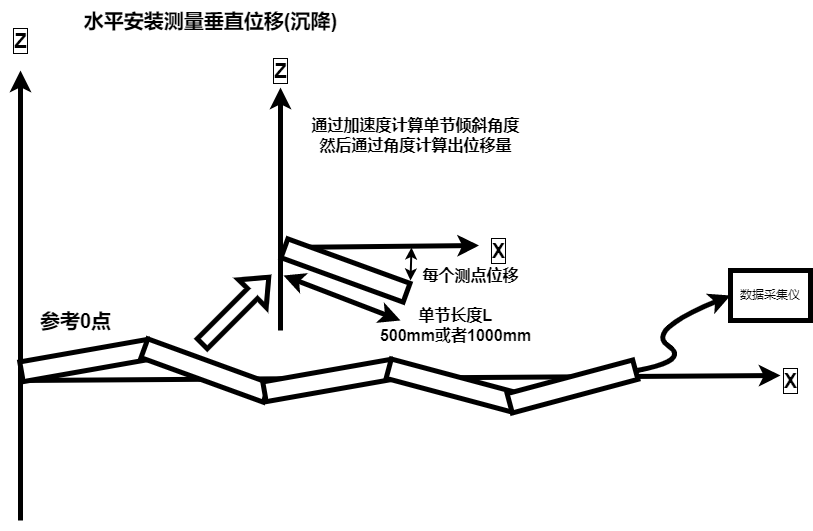

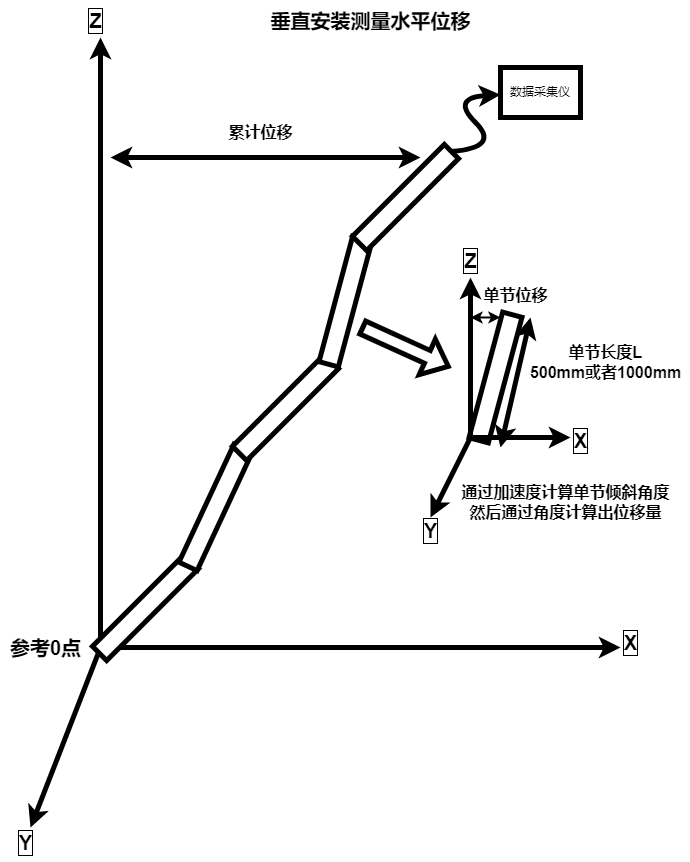

(圖3.2)RX-01型陣列式位移計測量原理圖
4、計算方法
4.1陣列式位移計計算方法
當被測結構物發生傾斜變形時,陣列式位移計將同步感受變形,其變形量Si與輸出的讀數θ(角度)具有如下關系:
Si = Li ×Sin(θ)
S = S1 + S2 + S3 + S4 + ...
式中:Si—被測結構物在第i點與鉛垂線(或水平線)的傾斜變形量,單位為mm;
Li—第i支節點的標距(500或1000mm);
θ—第i支節點的測值角度;
S—各測點傾斜變形量求和后被測結構物的總傾斜變形量,單位為mm。
注:RX-01型陣列式位移計具有自動計算功能,輸出信號為RS485數字量,直接輸出工程物理量(位移或角度),不需要計算,以上公式僅供參考。
5、埋設與安裝
RX-01型陣列式位移計常用于需要自動化實時監測的場合,安裝在大壩上實時監測壩體安全,安裝在觀測人員不易到達的危險高邊坡上,觀測人員只要在觀測室進行遙測即可,省時省力。
5.1測斜管的安裝
先將測斜管裝上管底蓋,用螺絲或膠固定。測斜管與測斜管之間用管接頭連接,測斜管與管接頭之間必須用螺絲固定后涂膠填縫密封。
測斜管在安裝中應注意導槽的方向,導槽方向必須與設計要求的方向一致。安裝時將裝好接頭的測斜管依次逐節放入鉆孔中,當孔中有泥水時可以向測斜管中加水,以使測斜管內外壓力平衡泥水不易進入測管,測管也容易下放,直至連接下放到設計深度的孔底。
當確認測斜管安裝完好后既可進行回填,回填一般用膨潤土球或原土沙?;靥顣r每填至3~5米時要進行一次注水,注水是為了使膨潤土球或原土沙遇水后與孔壁結合的牢固,以此方法直至孔口。露在地表上的測斜管應注意做好管口保護,蓋上管蓋防止物體落入。測斜管地表管口段應澆注成混凝土墩臺,以保護管口及其轉角的穩定性。墩臺上應設置測繪標點。
安裝完成后的測斜管可先用模擬器試放,試放時測斜管互成90°的兩個導向槽都應從上到下試放到,保證模擬器在測斜管導槽內能從上到下或從下到上都很平穩順暢通過,以此作為測斜管安裝完好的標志。
5.2儀器的安裝
設備下放測斜管前檢查測斜孔位卡槽是否與待測主要變形方向一致,如未與待測主要變形方向保持一致,需現場測量初始偏移角,角度測量可用手機端指南針軟件或電子羅盤進行測量,測出偏移角后記錄并在云平臺進行偏移角度改正,確保設備監測方向值的準確性。
按照設備出廠后標定的 X-MARK 線方向,將陣列位移計 X-MARK 方向線對準測斜管內待測 主要變形方向的導槽,沿著該導槽方向依次將設備放入測斜管,下放過程注意檢查每節設備 方向是否一致,下放完后管口用孔口裝置固定。
5.3提示
型陣列式位移計的孔口及觀測電纜都應采取防雷措施,尤其雷擊高發地區。
5.4選取基準值
型陣列式位移計的測量值為實時測量值相對于基準值的變化量,所以基準值選取的準確與否,將直接影響到測值的準確性。
在外荷載變動不大選取相同時間、穩定氣溫的3次相近的讀數,經平均后做為基準值,基準值選定后應做好記錄,作為計算的基準值。
為使基準值取的更準確,可將以上操作重復進行兩次,如果兩次測值基本相同(誤差≤0.5%F.S),則證明基準值取值正確。
型陣列式位移計的測量值出現偏差時,可用以上方法重新校準基準值。
6、測量

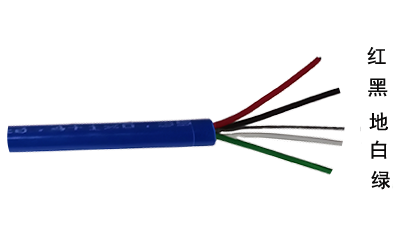

陣列式位移計測量用VM-102A型讀數儀,將測量電纜一頭連接讀數儀,將另一頭各色夾子對應連接上陣列式位移計的輸出電纜,黑、紅為電源端,白、綠為測量端。
觀測電纜與連接線的紅(+)、黑(-)芯線為電壓輸入端,電壓輸入值≤16V;白(A)綠(B)為信號輸出。
7、故障檢查
如果測量不正常說明傳感器或接頭待檢查,請與我司技術人員聯系
配套選購
·YSPT-4P 雙護套四芯屏蔽電纜
·VM-103 全功能讀數儀、MCU 系列自動化采集模塊
·峟思單機版軟件、峟思云平臺
遵循標準
·SL361-2006《大壩觀測儀器位移計》
·GB/T 24105-2009 《巖土工程儀器基本環境試驗條件及方法》
·GB/T 13606-2007 《巖土工程儀器 振弦式傳感器通用技術條件》
·SL 530-2012 《大壩安全檢測儀器檢驗測試規程》
·DL/T 1271-2013 《鋼弦式監測儀器鑒定技術規程》
·GB/T21029-2007《巖土工程儀器系列型譜》
……
安全監測儀器術語定義 | |
頻率模數 | 分辨力 |
振弦式傳感器的測量單位之一,為輸出信號頻率平方的千分之一(f2/1000),以kHz2表示。 | 在測量范圍內,振弦式傳感器所能感測的被測量的最小變化值,以滿量程輸出百分比表示。 |
起始值 | 滯后 |
儀器在現場零荷載下的測值。 | 振弦式傳感器在輸入量作滿量程變化時一輸入量,傳感器的正、反行程輸出量的最大偏差,以滿量程輸出百分比表示。 |
初始值 | 不重復度 |
儀器安裝后,在既定荷載下,安裝影響消除后的測值。 | 振弦式傳感器在一段時間間隔內,在相同的工作條件下,輸入量從同一方向作滿量程變化,多次趨近并到達同一校準點時所測量的一組輸出量之間的分散程度,以滿量程輸出百分比表示。 |
基準值 | 非線性度 |
相對于荷載條件的計算起點的測值。 | 振弦式傳感器正 、反行程實際平均特性曲線相對于參比直線的最大偏差,用滿量程輸出的百分比來表示。 |
滿量程 | 綜合誤差 |
儀器標稱范圍兩極限之差的模,以FS表示。例如,對從-10v~+10v的標稱范圍,其量程為20V。 振弦式傳感器工作特性所決定的最大輸出頻率的平方和最小輸出頻率的平方的代數差。 以頻率模數(f2/1000)為輸出量的振弦式傳感器,其滿量程輸出可表征為其最大輸出頻率模數和最小輸出頻率模數的代數差。 | 振弦式傳感器進程平均校準曲線和回程平均校準曲線二者與工作直線的最大偏差,用滿量程輸出的百分比來表示;該誤差是反映振弦式傳感器的綜合性能指標。 |
