1、用途
YJL-200 型靜力水準儀適用于長期監測大壩、隧道邊坡、路堤基坑、工民用建筑等工程的多點各部位的沉降變形。靜力水準儀由2套以上儀器組成系統,通液管相互連接,傳感器的磁浮子隨液位同步變化,變化的液位由磁致伸縮式傳感器測出,通過計算可得出各測點的沉降量。
靜力水準儀的磁致伸縮式傳感器具有分辨率高、穩定性好、性能可靠、響應速度快、工作壽命長、線性測量、絕對量輸出、非接觸測量、永不磨損、輸出信號RS485字量,安裝簡單方便等性能。
2、規格及主要技術參數
規格型號 | YJL-200 |
測量范圍 | 0mm~200mm(量程自選) |
靈敏度 | ≤0.01mm |
測量精度 | ≤0.1%F.S |
輸出信號 | RS485 |
報文方式 | 自報/召測 |
調試方式 | 地址碼和波特率自設定 |
儀器外徑 | 95mm |
儀器高度 | 310mm |
耐水壓 | ≥1MPa |
儲存濕度 | ≤80%RH |
儲存溫度 | -30℃~+70℃ |
3、結構及工作原理
3.1 結構
YJL-200型靜力水準儀是由液位傳感器、水平泡、儲液罐、底板、水平調節螺栓、安裝座、通氣閥、觀測電纜、防凍液、通液管、連通接頭等組成。
3.2 工作原理
靜力水準儀磁致伸縮式傳感器主要由測桿、電子倉和套在測桿上的非接觸磁浮球等組成,測桿內裝有磁致伸縮線(波導絲),測桿為不導磁的不銹鋼管。測量時電路發出起始脈沖,起始脈沖在波導絲中傳輸,產生沿波導絲方向的旋轉磁場,當這個磁場與浮球中的永久磁場相遇時,產生磁致伸縮效應,使波導絲發生扭動,這一扭動被電子拾能機構所感知并轉換成相應的電流脈沖,測量電路計算出兩個脈沖之間的時間差,即可精確地測出被測液位值。
4、沉降計算方法
靜力水準儀基準點的沉降變化量△Hj與測量值F具有線性關系,計算公式如下:
△Hj = Kj*(Fj - Foj)
式中:△Hj—被測液位變化量,單位為mm;
Kj—靜力水準儀的傳感器系數,單位為mm(mA);
Fj—靜力水準儀基準點的實時測量值,單位為mm(mA);
Foj—靜力水準儀基準點的基準值,單位為mm(mA)。
靜力水準儀測量點沉降變化量△Hx與測量值F具有線性關系,計算公式如下:
△Hx = Kx*(Fx - Fox)
式中:△Hx—被測液位變化量,單位為mm;
Kx—靜力水準儀測量點的傳感器系數,單位為mm(mA);
Fx—靜力水準儀測量點的實時測量值,單位為mm(mA);
Fox—靜力水準儀測量點的基準值,單位為mm(mA)
各測量點相對基準點的沉降變化量△H與測量值F具有線性關系,計算公式如下:
△H = △Hx - △Hj
△H = Kx*(Fx - Fox) - Kj*(Fj - Foj)
注:△H為正值時表示沉降,△H為負值時表示抬升(隆起),靜力水準儀輸出信號為RS485數字量,現場測量不需要計算。
5、安裝
5.1安裝
靜力水準儀在運達用戶時,為運輸安全,磁致伸縮傳感器、儲液罐、安裝架、通液管及接頭等都分類包裝?,F(xiàn)場拆包時先收集文件資料,請將零部件分類擺放清點數量。
安裝分為測墩安裝和墻壁安裝兩種方式,測墩安裝示意圖見圖5-1所示,墻壁安裝示意圖見圖5-2所示。

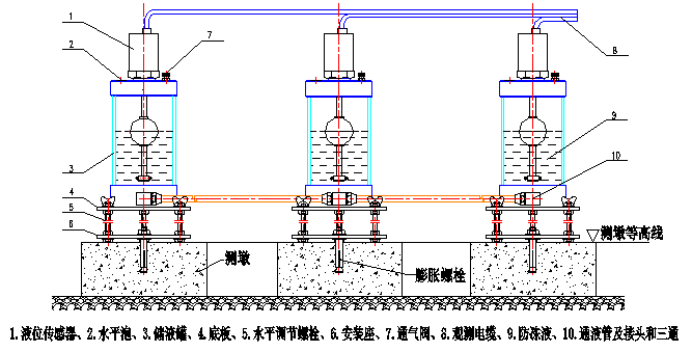

圖5-1 靜力水準儀系統測墩安裝示意圖

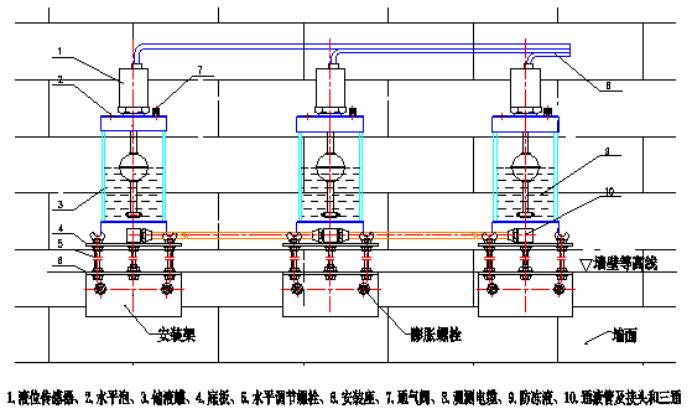

圖5-2 靜力水準儀系統墻壁安裝示意圖
5.2 安裝架的固定
安裝架為“L”形鋼板,一面有6個¢9孔,中心1個¢11的孔;另一面有2個長孔。6個¢9的孔用于間隔安裝3個調節螺栓(6個孔便于調整通液管接頭的方向),中心¢11的孔用于測墩安裝固定。2個長孔用于墻面安裝固定。
安裝架固定選用M10的膨脹螺栓固定。
5.2.1 測墩安裝
測墩安裝有兩種方法,方法一:先將3套水平調節螺栓裝配在安裝架上,將組裝好的安裝架預埋在混凝土測墩中心,側邊朝下(圖5-3)。
方法二:將3個水平調節螺栓裝配在安裝架上,將組裝好的安裝架用膨脹螺栓固定在混凝土測墩中心,側邊朝上(圖5-3)

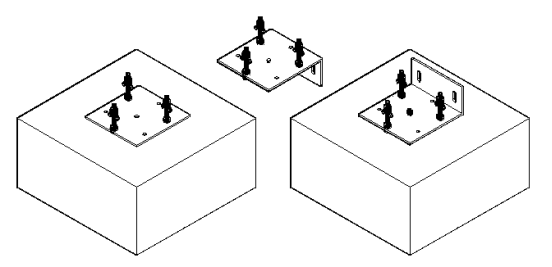

圖5-3 測墩安裝示意圖
5.2.2 懸臂安裝
首先確定安裝位置和高程,利用安裝架安裝孔定位,安裝膨脹螺栓,最后粗調水平后將其固定(圖5-4).

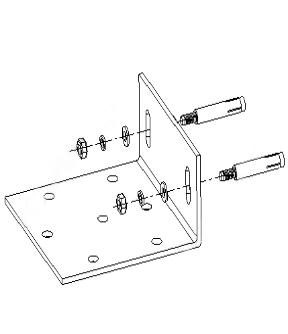

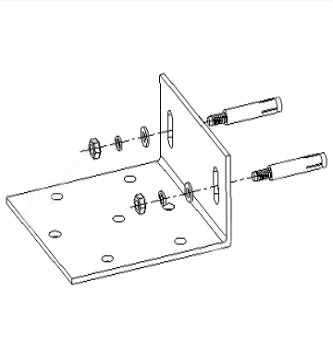

圖5-4 懸臂安裝及安裝架示意圖
5.2.3 不用安裝架安裝
靜力水準儀測墩安裝時可以不用安裝架,直接在測墩上用3個長螺桿膨脹螺栓直接固定儲液罐底部的安裝底板即可(圖5-5).
首先將儲液罐放在測墩中心,利用底板的3個長腰孔定位膨脹螺栓的安裝位置,膨脹螺栓安裝完成后,先在各膨脹螺栓上加裝1個螺母放在底板的下面(用于調整儲液罐的水平)。將儲液罐底板安裝在膨脹螺栓上,查看水平泡,如需調整水平,可旋轉底板下的螺母調整高低達到儲液罐水平的目的。

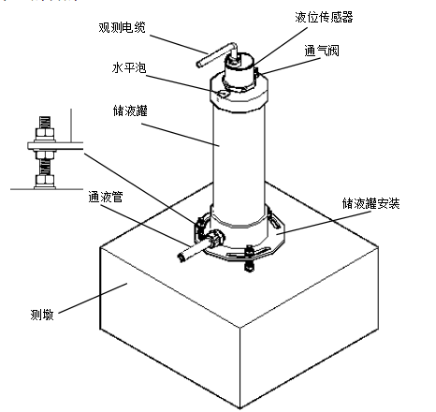

圖5-5 靜力水準儀安裝示意圖
5.3 安裝儲液罐
根據設計要求確定各測點的等高線,將所有容器安裝在高度基本相同的等高部位(高度差須在量程范圍內并留有沉降空間)。先將裝好三個調節螺栓的安裝架用膨脹螺栓固定于基本等高的測墩上或墻面上,再將儲液罐底板安裝在調節螺栓上,然后觀察位于儲液罐上端蓋上的水平泡,調節螺桿上的螺母使水平泡中氣泡位于中心位置,確保儲液罐與地面垂直。
5.4 連接通液管
根據各測點間的距離,截取通液管的長度,然后利用三通管接頭將通液管與儲液罐聯通,并把各測點的儲液罐串連起來,使靜力水準儀系統形成液體連通管工作原理。
通液管的長度應盡量短,以減小液體流動距離過長導致的穩定時間過長與誤差。通液管敷設連接完成后要做好固定和保護工作。
5.5 充液
旋下任意一個儲液罐的上端蓋,向其中緩慢不間斷地充入防凍液,并排除通液管內的空氣和氣泡。觀察儲液罐內的液位高度,當各測點液位達到儲液罐標線時停止充液。
檢查系統的密封性能,觀察各接頭部位有無液體滲出,無滲漏方可進行下一步操作。
5.6 安裝傳感器
先將儲液罐上端蓋旋下,然后將磁致伸縮傳感器測桿上的定位環的鎖定螺絲擰下,取下定位環,再取下浮子,將測桿插入上端蓋M18×1.5螺紋孔中旋緊,再將取下的浮子及定位環復原(有CN↑標記的半球朝上),最后將裝好傳感器的上端蓋旋緊。
5.7 通氣閥
通氣閥選用的是防水通氣閥,閥門防水(無壓力產生)又通氣。其作用是使整個系統各測點儲液罐內液面與大氣相通,從而保證所有測點液面壓力均為大氣壓力。安裝時請確保通氣閥正常通氣。
5.8 選取基準值
靜力水準儀所測沉降值為實時測量值相對于基準值的變化量,所以基準值選取的準確與否,將直接影響到測值的準確性。
在外荷載變動不大的情況下選取相同時間(如每天凌晨2點)、穩定氣溫的3次相近的讀數,經平均后作為基準值?;鶞?zhǔn)值選定后應做好記錄,作為計算的基準值。
為使基準值取的更準確,可將以上操作重復進行兩次,如果兩次測值基本相同(誤差≤0.5%F.S),則證明基準值取值正確。
靜力水準儀的測量值出現偏差時,可用以上方法重新校準基準值。
6、測量
YJL-200型靜力水準儀手動測量使用VW-102型讀數儀,自動化測量使用MCU系列采集設備采集數據。
手動測量時,將測量線一頭插入讀數儀的左邊插座上,將測量線另一頭的各色夾子對應連接上靜力水準儀的觀測電纜,黑、紅為電源端,白、綠為測量端。

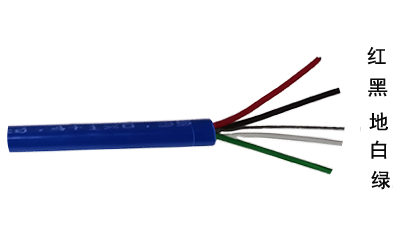

靜力水準儀安裝定位后應及時測量儀器初值,根據儀器編號和設計編號作好記錄并存檔,嚴格保護好儀器的引出電纜。靜力水準儀觀測電纜接長要同色相接,按1(紅)、2(黑)、3(綠)、4(白)的次序,否則會損毀儀器無法修復。
經實驗表明,穩定時間對誤差的影響較大,一般在1~3分鐘內誤差在0.5毫米左右,10~30分鐘后誤差在0.2毫米以內,所以在測量時應穩定一段時間后再讀取數據。
7、故障檢查
如果測量不正常說明傳感器或接頭待檢查,請與我司技術人員聯系
配套選購
·YSPT-4P 雙護套四芯屏蔽電纜
·VM-103 全功能讀數儀、MCU 系列自動化采集模塊
·峟思單機版軟件、峟思云平臺
遵循標準
·SL 530-2012 《大壩安全檢測儀器檢驗測試規程》
·DL/T 1739-2017 《靜力水準裝置》
·GB/T 21117-2007 《磁致伸縮液位計》
·GB/T 21440.3-2008 《大壩監測儀器.沉降儀.第3部分:液壓式沉降儀》
……
