在水利大壩、橋梁隧道、礦山邊坡等工程中，錨索的預應力狀態直接關系結構穩定性。錨索測力計作為核心監測設備，能實時采集錨固力數據，預警潛在風險。南京峟思工程儀器有限公司推出的VWA型振弦式錨索測力計，以高精度、強抗干擾特性，成為工程安全監測的“黃金標準”。

　　振弦式錨索測力計的工作原理

　　1. 核心原理：應變-頻率轉換

　　-振弦傳感技術：測力計內置4支振弦式應變計，當錨索受力導致測量鋼筒變形時，振弦張力變化，其振動頻率隨之改變。

　　-信號采集與計算：通過電磁線圈激振并測量頻率，結合公式 P = k×△F(P為荷載，k為靈敏度系數，△F為頻率變化量)，精準反推出錨索受力值。

　　2.智能溫度補償

　　- 環境溫度波動會導致材料熱脹冷縮，傳統設備需手動修正。VWA型測力計內置**溫度自動補償算法**，通過同步測量溫度值(-40℃～+80℃)，自動消除溫漂誤差，確保數據真實性。

　　3. 多通道協同分析

　　- 4支應變計分布式布局，可同步監測偏心荷載方向與整體受力狀態，避免單點數據偏差，提升監測可靠性。

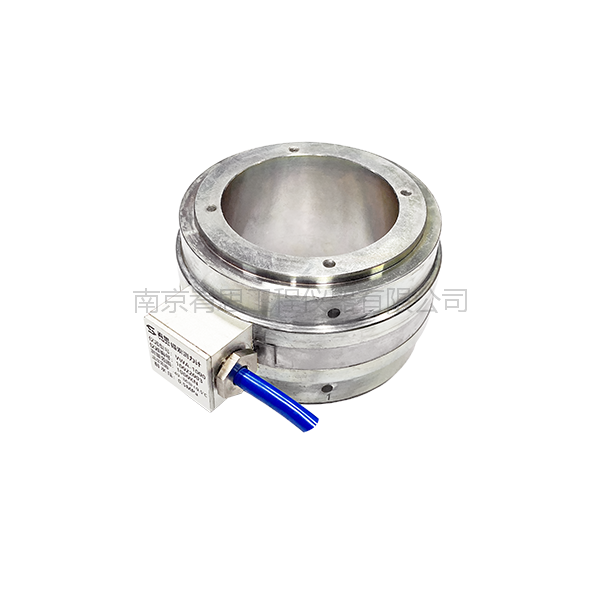

　　VWA型錨索測力計安裝流程(6步詳解)

　　步驟1：前期準備

　　-工具清單：讀數儀(VW-102A型)、萬用表、電纜連接器、清潔工具。

　　-環境檢查：確保安裝面無鐵屑、砂礫，錨墊板與工作錨對中。

　　步驟2：定位與固定

　　- 將測力計置于錨墊板與工作錨之間，確保軸線與錨索**完全同軸**(偏心誤差需≤0.5%)。

　　- 輕敲測力計邊緣，通過讀數儀實時監測4通道數據，調整至各方向受力均衡。

　　步驟3：電纜連接

　　- 按標準接線表連接10芯觀測電纜：

　　- 紅、黑、藍、黃線對應4支應變計;

　　- 白、綠線為溫度傳感器;

　　- 屏蔽線統一接地，避免電磁干擾。

　　步驟4：基準值校準

　　- 在無荷載狀態下，連續3次采集數據，取平均值作為基準值(F?、T?)。

　　- 若多次校準誤差>0.5%F.S，需檢查安裝面平整度或電纜連接。

　　步驟5：密封防護

　　- 使用防水膠帶包裹電纜接頭，防止?jié)B水導致短路(耐水壓≥0.5MPa)。

　　- 在高溫或高濕環境中，加裝防護套管。

　　步驟6：長期監測

　　- 施工后48小時內密集監測，捕捉混凝土水化熱導致的初期應力變化。

　　- 定期用萬用表檢測電纜電阻(正常值：應變計300Ω±5%，溫度傳感器3kΩ±10%)。

　　為什么選擇VWA型測力計?

　　- 精度保障：分辨率≤0.05%F.S，荷載誤差<0.1%，溫度誤差±0.5℃。

　　- 極端環境適配：-30℃～+70℃穩定運行，IP68防護等級。

　　-故障率低：50MΩ高絕緣電阻設計，抗干擾能力提升80%。

　　南京峟思工程儀器有限公司專注工程監測20年，為客戶提供：

　　- 免費技術咨詢：025-58865163

　　- 現場安裝指導：專業團隊48小時響應

　　- 長期質保服務：壹年內免費更換/維修

　　錨索測力計作為預應力工程的核心監測設備，其精度與可靠性直接決定了結構安全與施工效率。南京峟思VWA型振弦式錨索測力計憑借振弦傳感技術與智能溫度補償，解決了傳統設備數據易漂移、維護成本高的痛點;通過標準化的**6步安裝流程**與高抗干擾設計，確保從水利大壩到地下隧道的全場景適用性。無論是高達5000kN的荷載監測，還是-40℃的極端環境，VWA系列均以≤0.05%F.S的超高精度，為工程提供全天候“數據護航”。
