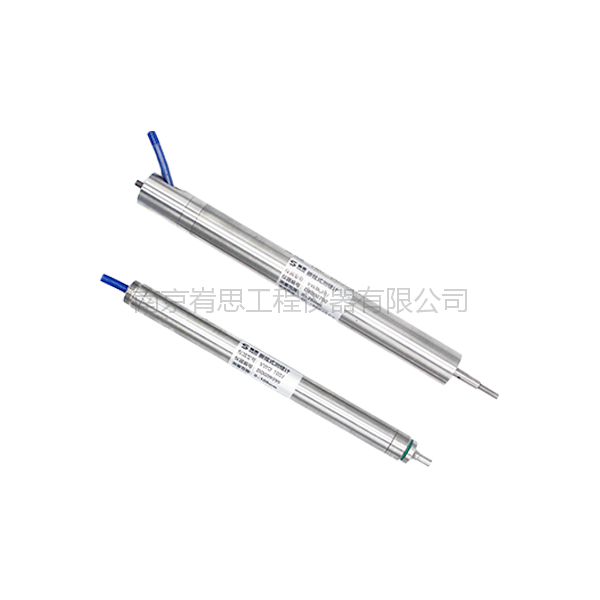

VWD-J型振弦式表面測縫計由測桿、護管、后端座、觀測電纜、測溫元件、振弦及激振電磁線圈等組成，是一款性能卓越的測量設備。當被測結構物發生位移時，會帶動表面測縫計的測桿伸縮，經萬向節傳遞給振弦，使振弦應力發生變化，進而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的位移量。同時，該設備還能同步測出埋設點的溫度值。

　　下面介紹一下表面測縫計的計算方法：

　　1、當外界溫度恒定，表面測縫計受到軸向位移時，其位移量 L 與輸出的頻率模數△F 具有線性關系：L = k×△F，其中△F = F - F₀。這里的 L 是表面測縫計的測量值，單位為 mm；k 是表面測縫計的測量靈敏度，單位為 mm/F；△F 是表面測縫計實時測量值相對于基準值的變化量，單位為 F；F 是表面測縫計的實時測量值，單位為 F;F₀ 是表面測縫計的基準值，單位為 F。

　　2、當表面測縫計不受外力作用時，而溫度增加△T，表面測縫計有輸出量△F′，這個輸出量是由溫度變化造成的，在計算時應扣除。實驗可知△F′ 與△T 具有線性關系：K×△F′= -b×△T，其中△T = T - T₀。這里的 b 是表面測縫計的溫度修正系數，單位為 mm/℃；△T 是溫度實時測量值相對于基準值的變化量，單位為℃；T 是溫度的實時測量值，單位為℃；T₀ 是溫度的基準值，單位為℃。

　　3、安裝在混凝土結構物內或表面上的表面測縫計，受到位移和溫度的雙重作用，其一般計算公式為：L_m = k×△F + b×△T = k×(F - F₀)+b×(T - T₀)。這里的 Lm 是被測結構物的位移量，單位為 mm。

　　需要注意的是，VWD-J 型振弦式表面測縫計具有溫度自動補償功能，溫度修正系數小于最小讀數，實際使用中不需要溫度修正，計算可用公式1。VWD-J 型振弦式表面測縫計憑借其精準的測量、可靠的性能和便捷的使用方法，為結構物位移監測提供了有力的保障。
