量水堰計是一種常用于水文水資源調查和水文觀測的計量儀器，它基于磁致伸縮液位計作為傳感器進行測量和計算。今天主要給大家介紹下南京峟思磁致式量水堰計，振弦式量水堰計的計算原理是利用脈沖之間的時間差確定水位。

　　一、磁致式量水堰計結構與原理

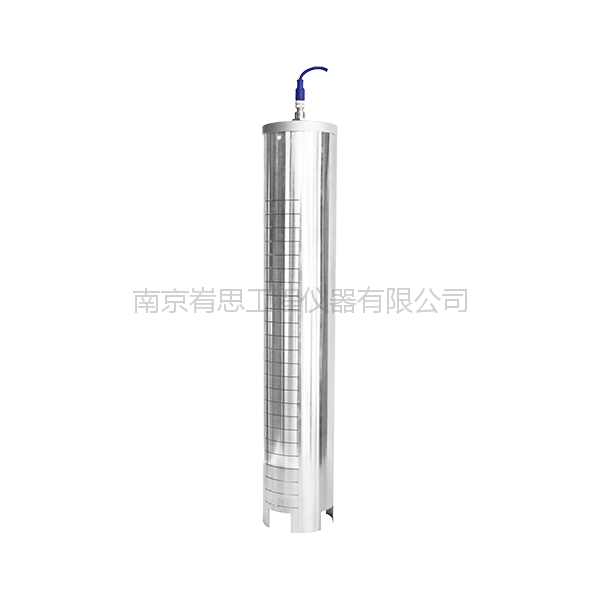

　　磁致式量水堰計由防污管、上端蓋、磁致伸縮液位傳感器、水平泡、觀測電纜等組成。磁致伸縮液位傳感器主要由測桿、電子倉和套在測桿上的非接觸磁浮球組成。測桿內裝有磁致伸縮線(波導絲)，測桿由不導磁的不銹鋼管制成。測量時電子倉發出起始脈沖，起始脈沖在波導絲中傳輸，產生沿波導絲方向的旋轉磁場，當這個磁場與浮球中的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被電子拾能機構所感知并轉換成相應的電流脈沖，測量電路計算出兩個脈沖之間的時間差，即可精確地測出被測液位值。

　　二、磁致式量水堰計測量與通訊

　　1、使用VM-103C型讀數儀測量量水堰計，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接上量水堰計的輸出電纜芯線，紅為電源+，黑為電源-，白為信號A，綠為信號B。

　　2、自動化測量：

　　a) 當測點布設較為分散可選用：MCU-01/04/08/16/20/24型數據采集模塊。通訊為RS485有線或GPRS無線。

　　b) 當測點布設較多>4點可選用： MCU-32/40型自動測量模塊。MCU-32/40型自動測量模塊可同時接入16套量水堰計，與計算機通信方式有有線通訊、無線通訊、光纖通訊等。無線通訊方式有：GPRS/CDMA/Zigbee、數傳電臺、433電臺、無線網橋等。

　　磁致式量水堰計在實際應用中有著廣泛的用途。它可以用于測量河流、湖泊、水庫等水體的水位，用于監測洪水、干旱等自然災害的發生和發展情況，還可以用于水電站、水閘等水利工程的調度和管理。同時，量水堰計具有具有分辨率高、穩定性好、性能可靠、響應速度快，工作壽命長等優點，大大提高了水文觀測的效率和準確性。

　　磁致式量水堰計的計算原理是基于磁場與浮球中的永久磁場相遇產生磁致伸縮效應，通過測量電路計算出兩個脈沖之間的時間差計算水位的高度。它在水文水資源調查和水文觀測中具有廣泛的應用前景，為水利工程和自然災害監測提供了可靠的數據支持。
