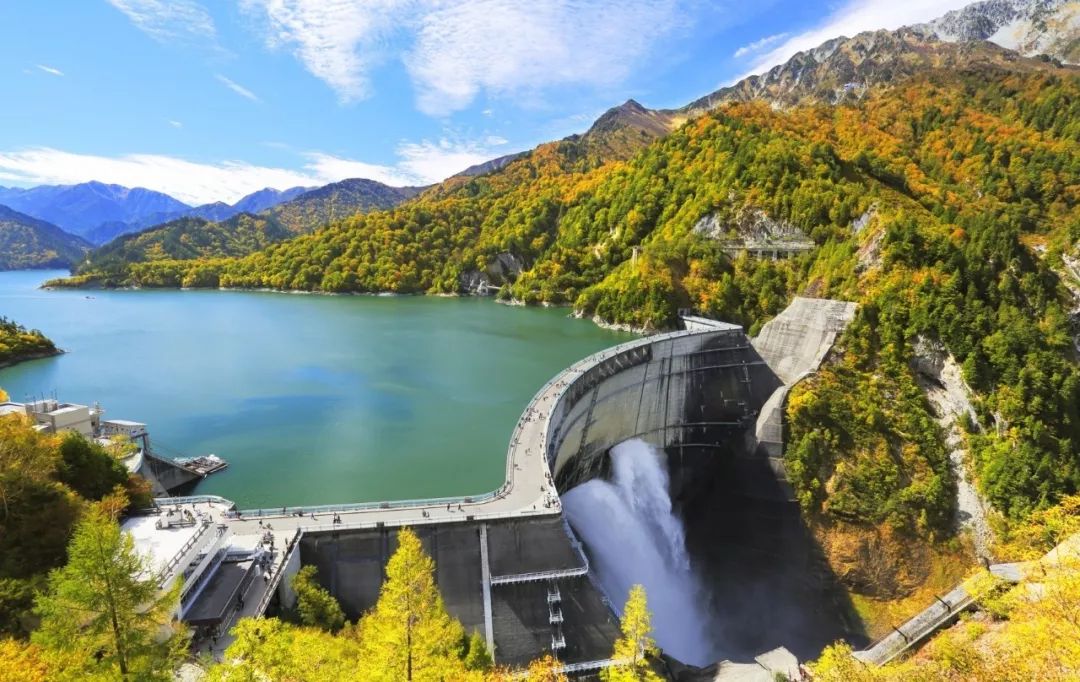

“水能載舟亦能覆舟”，從古到今人們一直都在試著合理的利用水，水庫大壩、電站就是由此而生。水庫大壩在國民經濟發展中有著重要的作用，對農業發展、工業建設和百姓的生產生活有著舉足輕重的影響。

　　· 水庫大壩安全監測意義 ·

　　水庫大壩安全監測可以為大壩的安全評價提供基本資料和數據。通過對監測資料的可靠性分析，可以完成壩體與壩坡的穩定性分析、滲流穩定分析、工程運行評價等大壩安全評價工作。對水庫大壩安全監測資料及大壩的結構與基礎性態進行分析計算和模擬，有助于認清各種觀測量的變化規律以及各種變化的物理成因，從而能及時發現隱患并采取相應措施，以確保大壩安全，延長大壩運行時間，提高效益。

　　· 大壩安全監測 峟思保駕護航 ·

　　我司多年來致力于水庫大壩安全監測的產品研發，針對水庫大壩的安全監測提供一體化監測方案：主要包括壩體變形監測、滲流監測、水位監測、壓力應力與溫度等，配合無線數據采集傳輸接收系統，提供一套完整的監測系統。

　　用于水庫大壩的儀器有滲壓計、靜力水準儀、量水堰計、水位計等，實時監測大壩數據變化、毫米級感知水庫大壩變形、滲流壓力、表面位移、沉降等各項數據。

　　感知層監測傳感器配合數據采集傳輸接收系統，可以通過有線、無線等通訊方式，按照標準的通訊規約，將監測數據上傳到省、市、縣級水利監測平臺，實時掌握水庫大壩的安全運行情況。

　　· 匠心打造 五大監測項目 ·

　　一、變形監測

　　變形監測是較為重要的一部分，要對土工、混凝土、土壩等建筑物觀測水平位移和垂直位移、地基的固結沉降情況、伸縮縫的變形等。

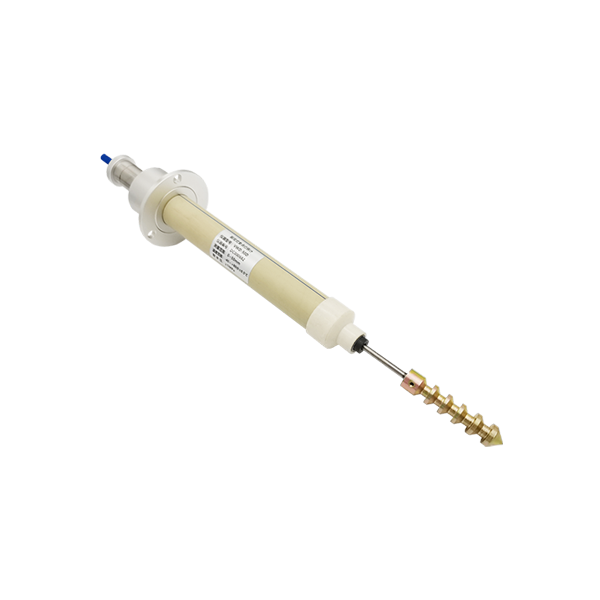

　　振弦式位移計

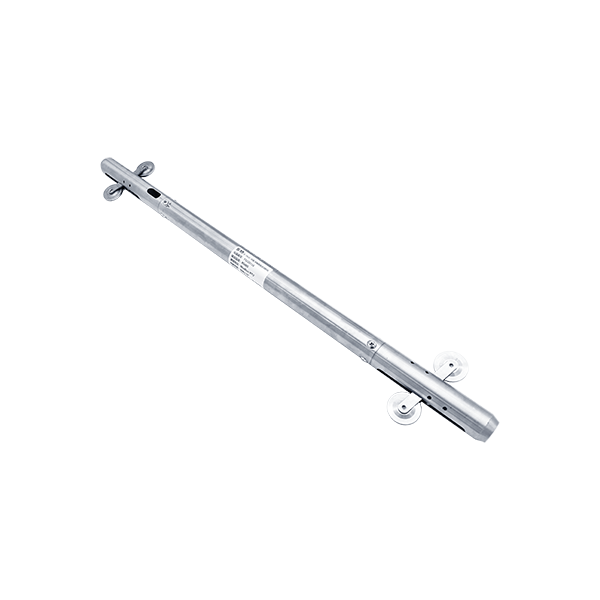

　　固定式測斜儀

　　二、滲流監測

　　水庫大壩滲流監測，浸潤線的位置變化情況可以通過孔隙水壓力計來確定，根據結構形式、工程等級以及施工方法和地質情況等定出觀測斷面，觀測斷面要能反映出主要的滲流情況和問題可能發生的地點，根據斷面的大小確定測量點數。其他還包括滲流量的觀測、繞壩滲流觀測、壩基滲壓觀測、孔隙水壓力觀測以及滲水透明度觀測。對混凝土建筑物的滲透觀測還要包括壩基揚壓力觀測和混凝土內部滲透壓觀測。

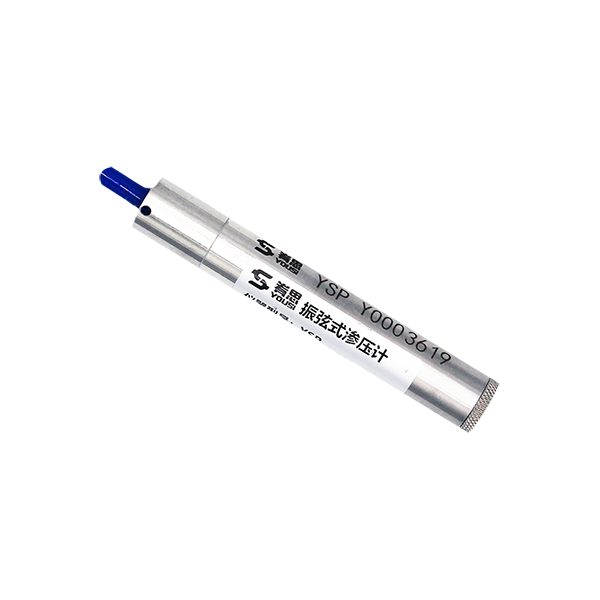

振弦式滲壓計

　　三、水位監測

　　通過水位監測，及時了解水庫的水資源狀況，進行調度決策和災害預警。水庫水位測量設備通常有水位計和量水堰計等。這些設備通常會安裝在水庫中的固定位置，并定期進行校準和維護。水位數據的處理和分析能夠更好地了解水庫水位的變化規律和影響因素以及提供寶貴的經驗資料，為維修維護建立有效的依據。

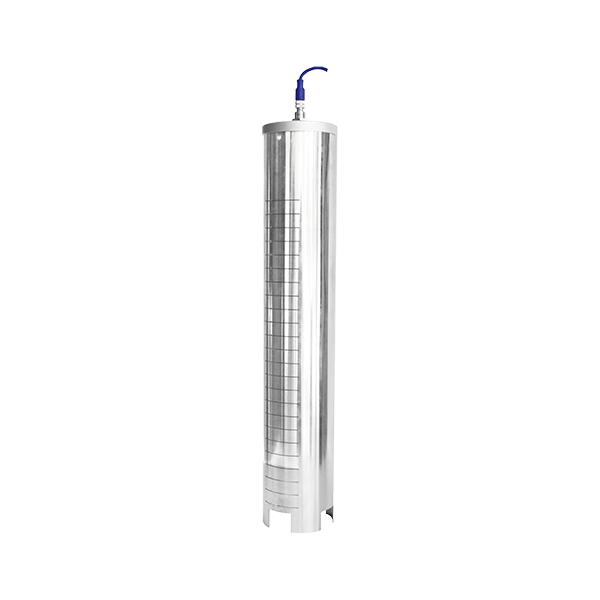

量水堰計

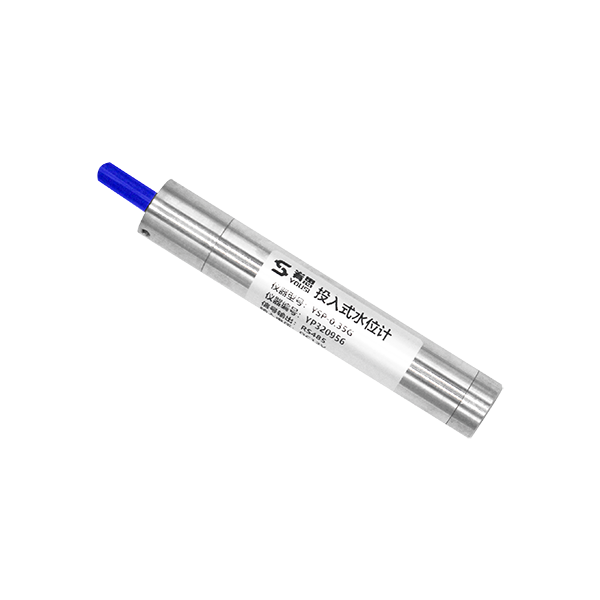

投入式水位計

　　四、應力與溫度監測

　　在混凝土內部埋設應力應變計和無應力計，來觀測混凝土內部因?yàn)闇囟取穸纫约皯?yīng)力引起的總應變。無應力計主要用來量測溫度、濕度以及化學變化引起的應變，總應變減去這一部分就可以得到由荷載引起的應變，換算成應力。溫度對混凝土壩體也有重要的影響，溫度觀測要在壩體內布設溫度計，在靠近壩體表面、在壩體鋼管、寬縫、伸縮縫等附近要加大測點的布設密度，和壩體周圍的水文地質條件結合起來，對壩體內部溫度得出合理的觀測處理。

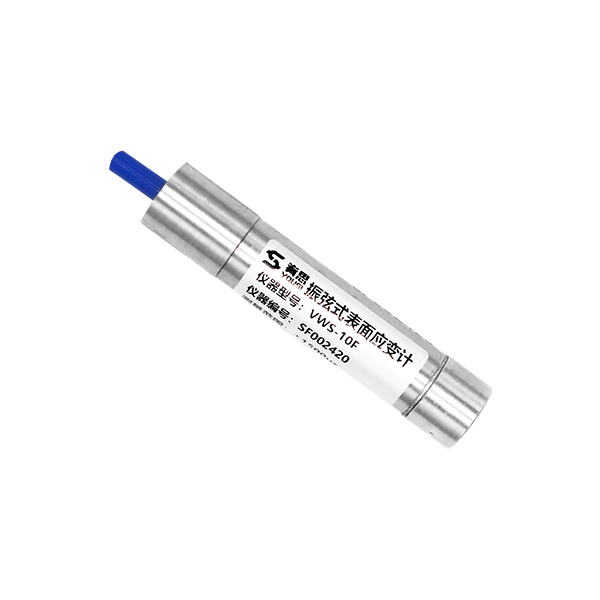

振弦式應變計

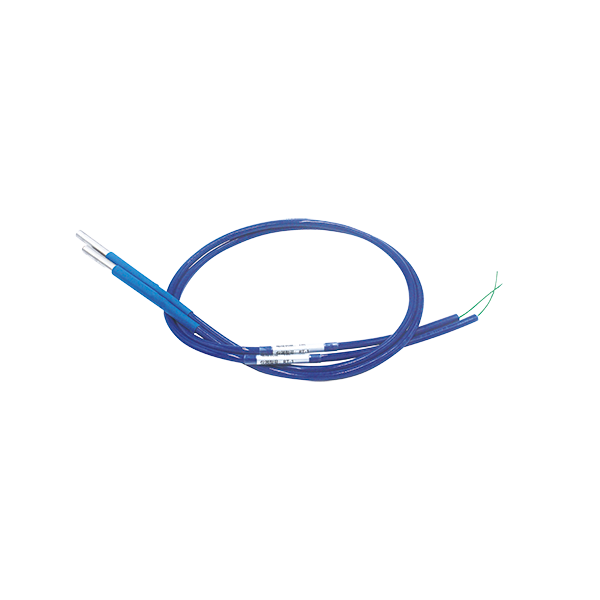

電阻溫度計

　　五、數據實時監測

　　大壩安全監測數據采集系統宜采用分層分布開放式結構，運行方式為分散控制方式。峟思MCU自動化測量單元，模塊采用多核32位微處理器,24位工業級A/D轉換器和冗余的繼電器多路復用技術,自帶超過4000組數據存儲功能,能夠保證數據安全和完整。可同時連接不同品牌/不同信號輸出類型的傳感器，可按設定時間自動進行巡測、存儲數據，并向安全監測中心報送數據。數據采集系統將各個監測站內的監測數據采集上來，在數據云平臺進行數據的處理與分析，并將原始數據和處理結果存入主數據庫和備份數據庫中。

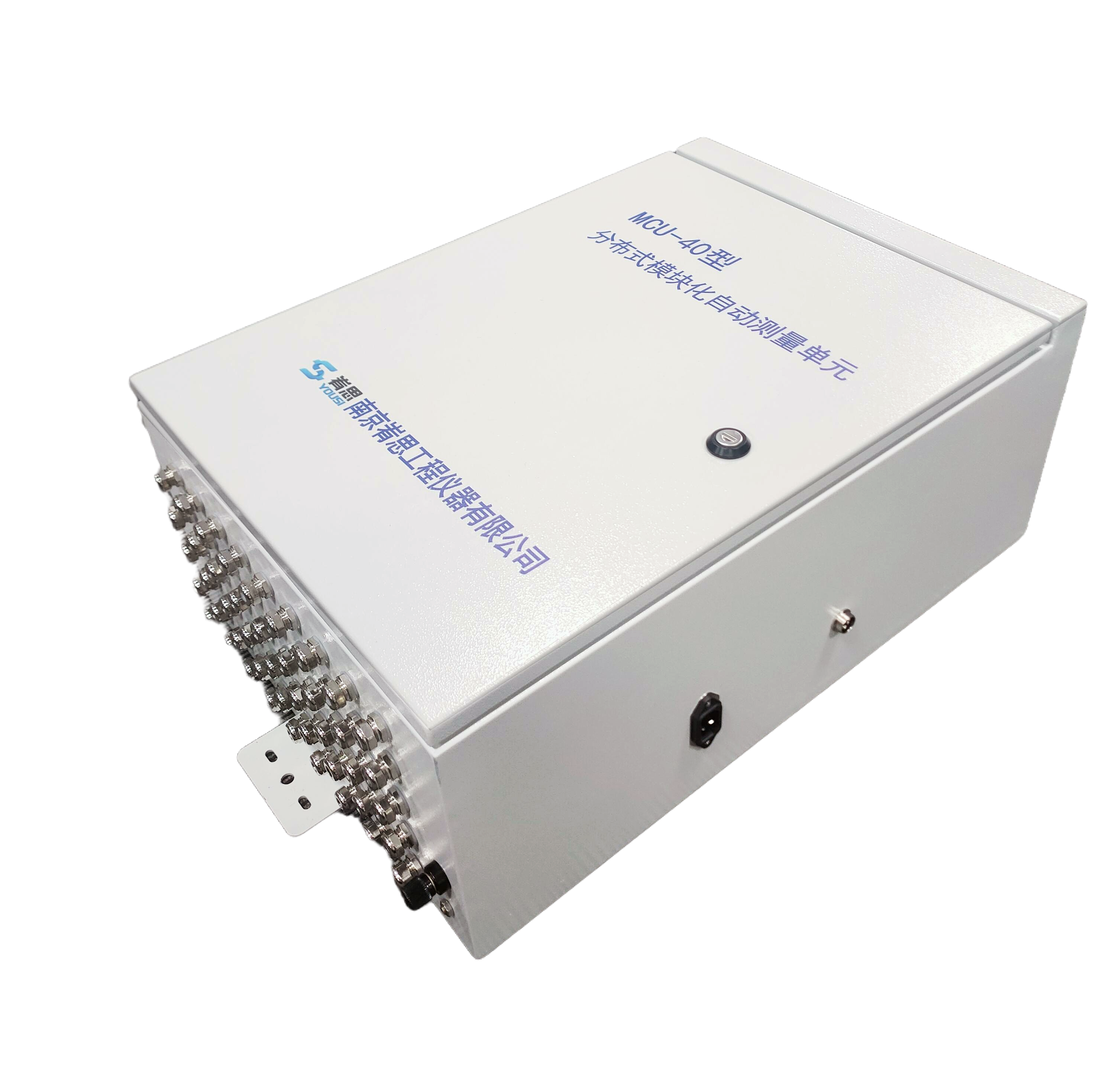

　　MCU-40自動化測量單元

　　· 全面彰顯 六大優勢 ·

　　測值穩定、測量精準

　　超低功耗設計、性能穩定、安裝方便

　　支持邊緣計算，直傳最終物理量數據

　　≥1800m智能參數識別

　　高強度耐腐蝕不銹鋼材料使用壽命長

　　自主云平臺便于數據的儲存和處理

　　· 砥礪前行 共創未來 ·

　　隨著大壩安全監測技術的不斷發展和提高，未來的發展趨勢將更加智能化和集成化。避免產生安全災害和減少損失，將成為大壩安全監測的重中之重。南京峟思工程儀器有限公司將與大家一起努力，推進大壩安全監測技術的不斷創新和進步，為水庫安全度汛、長久安全運行提供堅實的技術保障。
